Palet rafı yerleşim planı: DXF çiziminden fiyatlı teklife

Bir depo için palet rafı teklifi hazırlamak çoğu zaman tek bir soruyla başlar: "Bu alana kaç palet sığar?" Cevap; kolonların yerine, sevkiyat ve şarj alanlarına, kapıların önüne, tavan yüksekliğine ve en çok da depoda çalışacak araca bağlıdır. Bu bilgiler bir araya gelene kadar teklif birkaç kez gidip gelir: çizim istenir, yerleşim yapılır, müşteri koridoru ya da forklifti değiştirir, hesap baştan başlar.

Bu yazıda, sitemizde canlı olarak deneyebileceğiniz palet rafı konfigüratörünün bu süreci nasıl tek ekranda topladığını anlatıyoruz.

Depo planı: elle çizin ya da DXF yükleyin

Konfigüratörde ilk adım depo alanıdır. Zemini ölçüyle çizebilir ya da elinizdeki DXF planını yükleyebilirsiniz. DXF dosyası tarayıcıda okunur, sunucuya gönderilmez. En büyük kapalı çizgi zemin olarak alınır; içteki küçük kapalı şekiller kolon olarak tanınır, katman adları da kolon ve bölge ayrımında kullanılır. Yanlış okunan bir öğe planda elle düzeltilir.

Plana ayrıca şunlar eklenir:

• Bölgeler: sevkiyat, şarj, yangın kaçış koridoru gibi rafın girmeyeceği alanlar.
• Kapılar: önleri boş kalır.
• Tavan yüksekliği: en yüksek çerçeveyi sınırlar.

Raf tipi: palet ve yükten çerçeveye

İkinci adımda raf tanımlanır. Palet ölçüsü, kat sayısı, göz başına palet sayısı ve palet yükü seçilir; çerçeve yüksekliği, travers boyu ve çerçeve derinliği bu seçimlerden çıkar. Ölçüye uymayan bir kombinasyon seçilemez, sınırda kalan bir seçim kural mesajıyla birlikte gösterilir.

Demoda denetlenen kurallardan birkaçı:

• Paletler arasında ve dikme yanında 75 mm boşluk bırakılır; göze sığmayan palet sayısı uyarı verir.
• Palet traversten önde ve arkada 100 mm'den fazla taşıyorsa daha derin çerçeve önerilir.
• Yükseklik / derinlik oranı yüksek tek sıralar için sırt sırta yerleşim ya da duvara bağlantı önerilir; oran 6'yı aşınca ankraj ve üretici onayı istenir.
• Sırt sırta sıralarda arka taşmaya göre ara bağlantı genişletilir.
• Forklift darbesine açık sıra başları için dikme koruyucu ve uç bariyeri önerilir.

Bu kurallar her değişiklikte yeniden çalışır. Kat sayısını artırdığınızda ya da paleti değiştirdiğinizde hangi kuralın devreye girdiğini ve nedenini aynı panelde görürsünüz. Bazı kurallar tek tıkla uygulanabilen bir öneriyle gelir; örneğin boş kalan yükseklik için kat eklemek.

Yerleşim: araç seçimi her şeyi değiştirir

Üçüncü adımda depoda çalışacak araç seçilir: transpalet, karşı ağırlıklı forklift, reach truck ya da dar koridor (VNA) aracı. Koridor genişliği araca göre ayarlanır ve "Alanı doldur" sıraları kolonları, bölgeleri ve kapı önlerini atlayarak dizer.

Aynı depoda aracı değiştirip yerleşimi yeniden kurmak, satış görüşmesinin en öğretici anıdır: koridor daraldıkça sıra sayısı ve palet pozisyonu artar, ama araç ve raf maliyeti de değişir. Konfigüratör bu karşılaştırmayı aynı ekranda gösterir.

Yerleşimde birden çok raf tipi de kullanılabilir. Örneğin belirli sayıda ağır yük rafı yerleştirildikten sonra kalan alan daha hafif bir rafla doldurulur; sığmayan adet varsa uyarı verilir.

Çıktılar: palet pozisyonu, malzeme listesi ve PDF

Yerleşim tamamlandığında şunlar hazırdır:

• Palet pozisyonu ve sıra sayısı.
• Fiyatlı malzeme listesi: dikme takımları, traversler, sırt sırta ara bağlantılar, ankraj dübelleri, kilit pimleri, dikme koruyucular, uç bariyerleri ve yük levhaları, kalem kalem.
• PDF ön teklif: kapak, proje özeti, plan, sıra görünüşleri ve malzeme listesi.

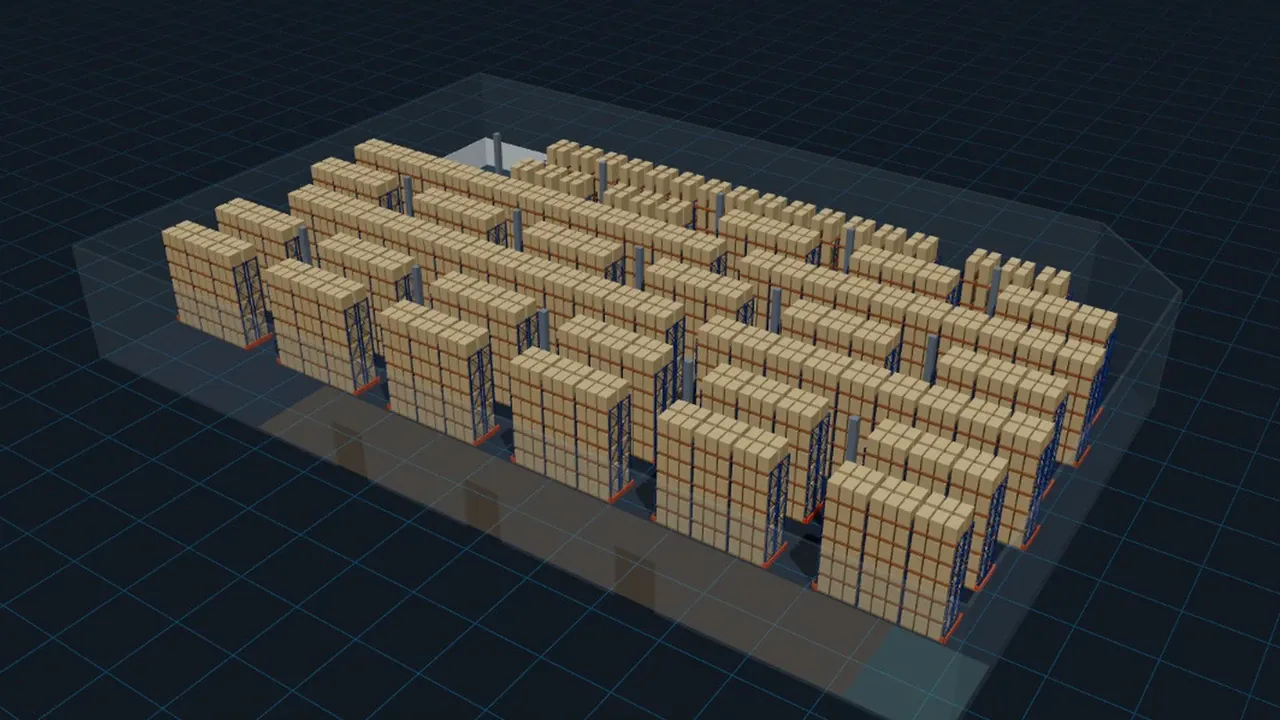

• Paylaşılabilir proje bağlantısı ve 3B model.

Demodaki katalog ve fiyatlar örnek değerlerdir. Kendi konfigüratörünüzde fiyatlar sizin listenizden gelir; PDF de kendi teklif şablonunuza göre düzenlenir.

Statik hesabın yerini almaz

Konfigüratör yerleşim ve geometri kurallarını denetler; taşıma kapasitesi, deprem hesabı ve ankraj tasarımı üreticinin mühendislik ekibinin işidir. Doğru kurgulanmış bir konfigüratör bu sınırı açıkça söyler ve mühendisliğe giden işi sadeleştirir: ekibinize ulaşan talep, ölçüsü ve yerleşimi belli, ilk kontrollerden geçmiş bir projedir.

Kendi raf sisteminize uyarlamak

Demo kendi kataloğumuzla ve araştırmaya dayalı örnek değerlerle çalışır. Bir raf üreticisi ya da bayisi için uyarlamada şunlar konfigüratöre işlenir:

1. Dikme, travers ve aksesuar kataloğunuz, ölçü setleriniz.
2. Üretim ve güvenlik kurallarınız; hangisinin engel, hangisinin uyarı olacağı.
3. Fiyat yapınız: birim fiyatlar, montaj ve nakliye kalemleri.
4. Teklif belgeniz ve satış sürecinize bağlantı: gelen projenin teklif talebiyle birlikte ekibinize ulaşması.

Palet rafı konfigüratörünü deneyin ya da diğer demolarla birlikte 3D konfigüratör hizmetimizi inceleyin. Kendi ürününüz için kapsamı konuşmak isterseniz projenizi anlatın.
